Vis autotaraudeuses à queue plate ou à queue pointue : différences de formation de filetage dans les matériaux

Deux vis autotaraudeuses peuvent paraître presque identiques dans une poubelle et néanmoins se comporter de manière complètement différente sur une chaîne de montage. La différence commence généralement au niveau de la queue, l’extrémité de la tige opposée à la tête. Une vis à queue plate se termine par une face émoussée et chanfreinée, tandis qu'une vis à queue pointue se termine par une pointe effilée. Ce choix géométrique unique décide si un trou pilote est nécessaire, à quelle vitesse la vis démarre et quel couple moteur le joint absorbe avant que quelque chose ne tombe en panne.

Mais la géométrie ne raconte que la moitié de l’histoire. Le matériau derrière la pointe, ainsi que le traitement thermique qui lui est appliqué, déterminent si les fils se forment proprement dans le substrat ou s'ils le dénudent.

Ce que fait réellement la queue d'une vis autotaraudeuse

Dans la terminologie des fixations, la queue est l'extrémité terminale de la tige et détermine la manière dont la vis pénètre dans la pièce.

• Queue plate : la tige se termine par une face plate ou légèrement chanfreinée. Sans point de perçage, la vis est destinée à pénétrer dans un trou pré-percé, poinçonné ou moulé, puis à former ou couper son filetage correspondant à l'intérieur de ce trou.
• Queue pointue : la tige se rétrécit en une pointe conique. La pointe agit comme un démarreur, un déplacement ou une coupe du matériau, de sorte que les filetages principaux s'engagent sans étape de perçage séparée dans de nombreux substrats.

Parce qu'une pointe pointue est effilée, ses premiers filetages sont incomplets et s'approfondissent progressivement à mesure que la vis avance. Une vis à queue plate porte des filetages plus complets plus près de l'extrémité de la tige, ce qui modifie à la fois la répartition de la charge sur la longueur engagée et la forme de la courbe de couple moteur.

Sélection des matériaux et traitement thermique : le véritable facteur décisif

Les nuances d'acier au carbone telles que le C1022A sont généralement cémentées : la surface est cémentée jusqu'à une dureté élevée afin de pouvoir couper ou former un filetage, tandis que le noyau reste plus souple et plus résistant afin que la vis ne se casse pas sous l'effet du couple. L’écart entre la dureté de la surface et la dureté du noyau est ce qui rend une petite vis à la fois agressive et durable.

Les options en acier inoxydable se comportent différemment et sont souvent mal comprises :

• SUS410, un acier inoxydable martensitique : il peut être durci et revenu, atteignant une dureté proche de l'acier au carbone cémenté tout en offrant une résistance modérée à la corrosion.
• SUS304 et SUS316, aciers inoxydables austénitiques : ils ne peuvent pas être renforcés par trempe et revenu. La dureté provient uniquement du travail à froid, ils restent donc plus mous et sont plus sujets au grippage et au dénudage des fils.

La distinction est plus importante au niveau d'une pointe pointue. Cette pointe a une très petite section transversale, donc une pointe trop durcie ou pas assez trempée peut se briser pendant la conduite, tandis qu'une pointe pas assez durcie se replie simplement et refuse de démarrer. Les vis à queue plate répartissent la contrainte d'entraînement sur une zone plus large, mais leur long engagement de filetage signifie que la profondeur du boîtier doit rester constante sur toute la longueur filetée.

Comportement de formation de filetage à queue plate

Une vis à queue plate est une fixation à engagement contrôlé. Comme il ne peut pas percer la pièce, le diamètre et la qualité du trou définissent les conditions de formation du filetage. Dans la tôle, le trou est normalement poinçonné ou percé légèrement en dessous de la taille nominale du filetage, et la vis roule ou coupe son propre filetage dans la paroi de ce trou. Dans les plastiques et les pièces moulées sous pression, un trou central moulé permet d'obtenir le même résultat.

Les conséquences sont prévisibles : le couple de démarrage est plus élevé car le profil complet du filetage s'engage immédiatement, la longueur d'engagement est facile à contrôler et les joints peuvent être démontés et remontés avec beaucoup moins de dommages qu'une pointe pointue ne causerait. Les vis à queue plate sont également le choix naturel lorsque la vis traverse un premier panneau et doit former un filetage dans un écrou, un bossage ou une deuxième couche plus épaisse.

Vis autotaraudeuses à queue plate pour trous métalliques et borgnes La queue plate émoussée convient au métal pré-percé, aux trous borgnes et aux travaux de fond, avec des têtes plates ou cylindriques et des options en acier au carbone ou en acier inoxydable. Voir le produit →

Comportement de formation de filetage à queue pointue

Une vis de queue pointue échange le contrôle contre la vitesse. La pointe se localise, écarte le matériau et met les premiers fils en contact, de sorte qu'aucune opération de perçage séparée n'est nécessaire dans le bois, les panneaux de particules, les tôles fines et de nombreux plastiques. Le compromis est que le substrat doit accepter le matériau déplacé. Dans le bois dur dense ou l'acier épais, la pointe n'a nulle part où déplacer le matériau et le couple d'entraînement augmente fortement.

Les conceptions à pointe acérée concentrent également les contraintes, car la pointe conique transporte moins de matériau et les charges de formation de filetage convergent vers un petit volume d'acier trempé. C'est là que le contrôle de la profondeur du boîtier devient critique : un boîtier trop peu profond et la pointe se déforme, un boîtier trop cassant et la pointe s'écaille.

Vis autotaraudeuses à tête cylindrique et à pointe pointue Idéales pour les assemblages métalliques pré-percés, ces vis à tête cylindrique à empreinte cruciforme coupent les filetages et répartissent la force de serrage sur les boîtiers de construction, de meubles et d'équipements. Voir le produit →

Vis à queue plate et à queue pointue côte à côte

Le tableau ci-dessous résume les différences les plus importantes lors du travail de spécification.

Comment le traitement thermique favorise une formation de filetage cohérente

Les performances de filetage sont autant un résultat du traitement thermique qu’un résultat de la conception. La cémentation crée la couche de surface dure, la trempe verrouille la transformation et la trempe restaure une ténacité suffisante pour survivre au couple d'installation. La profondeur du boîtier, la dureté de la surface et la dureté du noyau doivent toutes être maintenues à l'intérieur d'une fenêtre, et cette fenêtre est plus facile à maintenir lorsque l'atmosphère du four et le profil de température se répètent d'un lot à l'autre.

L'équipement de traitement se situe donc directement derrière la qualité des fixations. Fours de cémentation et de revenu à atmosphère contrôlée parmi une gamme correctement spécifiée de équipement de traitement thermique maintenir une profondeur de caisse uniforme sur l’ensemble d’un lot de production plutôt que seulement sur un échantillon. Des études de dureté et des tests au brouillard salin confirment ensuite que la couche de surface se comporte comme prévu en service.

Faire correspondre le type de pointe et le matériau au substrat

Le choix du matériau doit suivre le support et non l’inverse.

• Tôle d'acier fine, environ 0,5 à 1,5 mm : une vis en acier au carbone trempé à queue pointue est la plus rapide ; une vis à queue plate convient aux travaux où un trou pilote défini et un engagement de filetage bien rangé sont plus importants.
• Acier au-dessus d'environ 2 mm : utilisez une vis à queue plate dans un trou pilote percé ou une vis autoperceuse. Une vis autotaraudeuse à queue pointue aura du mal.
• Bois et panneaux de particules : les conceptions de queue pointues, idéalement avec une nervure coupante ou une queue de type 17, réduisent les fentes près des bords et des extrémités.
• Plastiques et pièces moulées sous pression : une vis à queue plate dans un trou central moulé limite les contraintes du cerceau et les fissures.
• Service corrosif : SUS410 là où la dureté est nécessaire, SUS304 ou SUS316 où la résistance à la corrosion domine et les conditions de conduite restent douces.

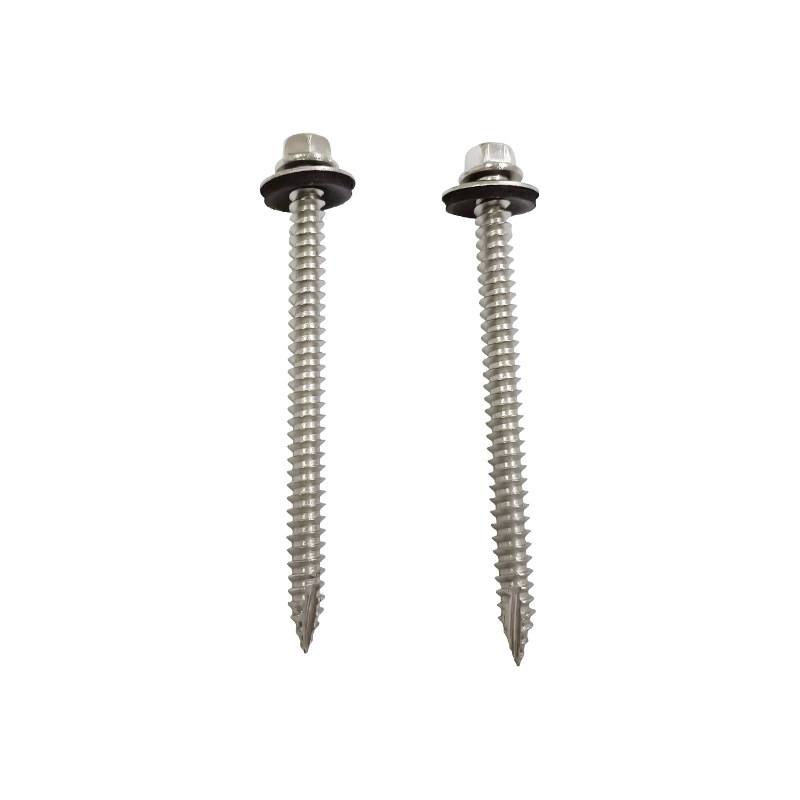

Vis autotaraudeuse à tête hexagonale de type 17 avec rondelle EPDM Pour les toitures et les revêtements métalliques extérieurs, cette vis SUS410 utilise un filetage de contrefort et une rondelle d'étanchéité pour améliorer l'engagement et résister à la pénétration de l'humidité. Voir le produit →

Modes de défaillance courants et leurs causes matérielles

FAQ

Le choix entre une vis autotaraudeuse à queue plate et une vis autotaraudeuse à queue pointue dépend de la façon dont le joint doit se former. Une queue pointue optimise la vitesse d'installation et la capacité de démarrage automatique, à condition que le substrat puisse accepter le matériau déplacé et que la pointe ait la bonne profondeur de boîtier derrière elle. Une queue plate optimise la qualité de l'engagement, la prévisibilité du couple et la réutilisation, à condition que le trou soit correctement préparé. Dans les deux cas, la nuance et le traitement thermique derrière la pointe déterminent si l'intention de conception survit à la production.

Pour une vue plus large de la façon dont ces fixations sont classées et appliquées, cet aperçu de types de vis autotaraudeuses et sélection est une lecture complémentaire utile.
